Exzenterverschluss, Spannverschluss oder Schnellverschluss –
Funktionsweise und Einsatz im Überblick

Bei vielen technischen Anwendungen müssen zwei Bauteile schnell, sicher und wieder lösbar miteinander verbunden werden. In solchen Fällen kommen Exzenterverschlüsse – auch bekannt als Spannverschlüsse oder Schnellverschlüsse – zum Einsatz. Sie sorgen für eine zuverlässige, selbstsichernde Verbindung und lassen sich mit einem einfachen Handgriff öffnen und schließen.

Wie funktioniert ein Exzenterverschluss?

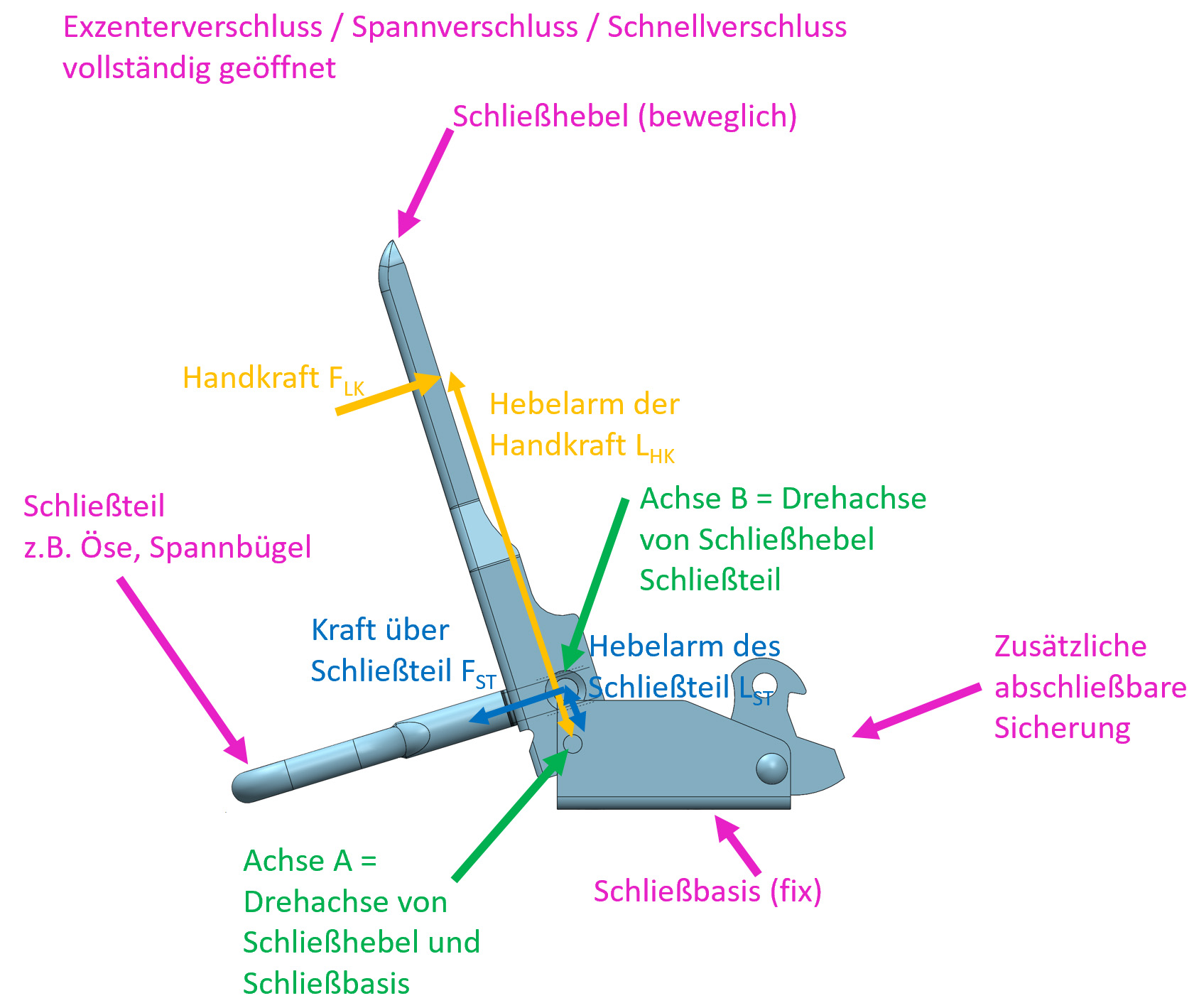

Der Exzenterverschluss arbeitet nach einem einfachen, aber sehr wirkungsvollen Prinzip:
Ein exzentrisch angeordnetes Schließteil (z. B. eine Öse oder ein Spannbügel) zieht beim Schließen ein passendes Gegenstück (z. B. einen Haken oder Gegenhalter) heran. Beim Betätigen des Hebels wird das Schließteil über eine exzentrische Bewegung so geführt, dass eine stark steigende Spannkraft bei gering steigender Bedienkraft entsteht, bis der sogenannte Totpunkt überschritten wird. Ab diesem Moment wirkt die Kraft in entgegengesetzter Richtung – der Verschluss sichert sich also selbstständig, ohne dass eine zusätzliche Verriegelung nötig ist. Diese Wirkweise wird auch Kniehebelprinzip genannt. Zum Öffnen muss der Totpunkt wieder in die andere Richtung überwunden werden, was sich an der typischen Anfangskraft beim Lösen des Verschlusses bemerkbar macht.

In der Praxis werden Spannverschlüsse häufig eingesetzt an:

Containertüren
Klappen und Abdeckungen
Maschinengehäusen
Transport- und Entsorgungsbehältern

Was ist ein Totpunkt?

Der Totpunkt ist die Position, in der sich die Drehachsen des Hebels (Achse A) und des Schließteils (Achse B) auf einer Linie befinden. In diesem Moment heben sich die Kräfte auf – das Drehmoment des Schließteils wird gleich Null. Wird der Hebel über diesen Punkt hinaus bewegt, kehrt sich die Richtung der wirkenden Kräfte um, wodurch der Verschluss mechanisch selbsthemmend wird.

Diese Selbsthemmung ist der Grund, warum ein Exzenterverschluss nach dem Schließen nicht von allein aufgeht – selbst bei Vibration oder Druckeinwirkung.

Was ist ein Drehmoment?

Unter Drehmoment versteht man eine Kraft, die über einen Hebelarm auf eine Achse wirkt. Beim Exzenterverschluss entsteht das Drehmoment durch den Druck, den Sie beim Schließen auf den Hebel ausüben. Je weiter der Hebel betätigt wird, desto kürzer wird der wirksame Hebelarm des Schließteils – dadurch verändert sich das entgegengesetzte Drehmoment, bis der Totpunkt erreicht und überschritten wird.

Diese einfache physikalische Funktionsweise macht den Exzenterverschluss so effizient und langlebig.

Welche Sicherheitsvorkehrungen sind zu beachten?

Obwohl Exzenterverschlüsse eine selbstsichernde Wirkung besitzen, kann es durch äußere Einflüsse – etwa Vibrationen, Stöße oder Kollisionen – zu einem unbeabsichtigten Öffnen kommen. Daher bieten wir in unserem Sortiment auch Varianten mit zusätzlicher mechanischer Sicherung an. Diese können durch eine Schnappverriegelung, Federarretierung oder einen Sicherungsbügel gegen unbeabsichtigtes Lösen geschützt werden.

Für Anwendungen mit besonders hohen Sicherheitsanforderungen – etwa bei Containern im öffentlichen Bereich – gibt es außerdem abschließbare Exzenterverschlüsse, die sich mit einem Vorhängeschloss sichern lassen.
So verhindern Sie zuverlässig Fremdbefüllung oder Diebstahl.

Finden Sie den passenden Exzenterverschluss

-Alle Exzenterverschlüsse der Rewald GmbH finden Sie hier:
Alle Exzenterverschlüsse im WebShop anzeigen

- Exzenterverschlüsse mit zusätzlicher Sicherung gegen selbstständiges öffnen:
Alle Exzenterverschlüsse mit Sicherung im WebShop anzeigen

- Exzenterverschlüsse, abschließbar:
Alle abschließbaren Exzenterverschlüsse im WebShop anzeigen

- Passende Gegenstücke bzw. Gegenhalter zu den Exzenterverschlüssen finden Sie hier:
Alle Gegenhalter für Exzenterverschlüsse im WebShop anzeigen

Fazit

Ein Exzenterverschluss ist ein kleines, aber technisch ausgereiftes Verbindungselement, das sich durch Schnelligkeit, Zuverlässigkeit und Selbsthemmung auszeichnet. Ob als Spannverschluss, Schnellverschluss oder abschließbare Variante – er ist in vielen Bereichen des Containerbaus, der Metallverarbeitung und im Maschinenbau unverzichtbar.
